De ILME CX-serie van binnenwerken voor industriële connectoren is verrijkt met de nieuwe CX 9/42, een alles-in-één-oplossing die voeding- en signaalverbindingen combineert.

De CX 9/42-binnenwerken zijn speciaal ontworpen voor robotica-toepassingen in de automobielindustrie. De binnenwerken vormen een nieuwe standaard in het ontwerp van rechthoekige connectoren door 9 voedingscontacten met en 42 hulpsignaalcontacten te combineren in één connector. Dit draagt namelijk bij aan het verminderen onderhoudstijd en de kosten van onderdelen, wat noodzakelijk is in de automobielindustrie.

De nieuwe binnenwerken zijn geschikt voor de verwijderbare contacten van de CX-serie tot maat 6.0 (6 mm2 / AWG 10) en de CD-serie tot maat 2.5 (2,5 mm2 / AWG 14). De 40A vermogenscontacten zijn geplaatst in het centrale deel van het binnenwerk, waarmee de bedrading van maximaal drie hoofdmotoren gebruikt kan worden. Aan de zijkanten van het binnenwerk zitten de 10A hulpcontacten, die geschikt zijn voor extra medium-powermotoren, besturingen en signaalaansluitingen.

Industriële automatisering maakt uitgebreid gebruik van sensoren en aandrijvingen om een grote verscheidenheid aan productieprocessen te analyseren, te controleren en te beheren.

CR BDSH parallelle bruggen zijn het antwoord op de groeiende vraag naar het gebruik van deze apparaten omdat het een technologische oplossing is die de installatietijd en de benodigde bedrading aanzienlijk verkort.

De CR BDSH-bruggen, die op de connectoren van de ILME CDSH-serie zijn geïnstalleerd, verminderen het aantal aansluitingen in een besturingskast, waardoor een elektrische verbinding parallel ontstaat voor laagspanningsinstallaties die bijvoorbeeld een gemeenschappelijke voeding nodig hebben, een teruggave of functionele aarding.

De combinatie van een parallelle verbinding toegepast op de ILME SQUICH® technologie zonder gereedschap vermijdt de noodzaak om elke sensor/opnemer afzonderlijk te bedraden en vermindert de totale werktijd en kosten: er is slechts één draad nodig, alle andere worden doorvebonden door de CR BDSH parallelle brug.

Beschikbaar in twee kleuren

De nieuwe serie CR BDSH is beschikbaar in twee kleuren - blauw en groen, herkenbaar aan de achtervoegsels A en G - en vier uitvoeringen van 3, 6, 9 of 14 polen, afhankelijk van de gekozen connector of de specifieke toepassing. De geëmailleerde isolatielaag laat een elektrisch vermogen toe volgens EN / IEC 61984 van 50V 0,8 kV 3.

Ruimtebesparende oplossing voor het afschermen van storingen

De EMC-beugel KEL-EMC-PF in combinatie met de bijpassende ICOTEK EMC-afschermingsklem is de perfecte oplossing om elektromagnetische storingen te verhelpen.

De KEL-EMC-PFM van ICOTEK is voorzien van een EMC-beugel die in het midden van het kabelinvoerkader is geplaatst, zodat de kabels zowel van bovenaf als van onderaf kunnen worden vastgezet.

Voordelen:

• Verkrijgbaar voor diverse standaard uitsparingen
• Ondersteunt een breed scala aan kabelmaten
• Groot oppervlaktecontact van de kabelafscherming
• Constante veerdruk op de kabelafscherming

KEL-EMC-PF versus KEL-EMC-PFM

Perfecte match: ICOTEK EMC-klemmen voor EMC-beugels

Afhankelijk van de kabeldiameter kan de trillingsbestendige EMC-afschermingsklem PFS|SKL op de EMC-houder worden vastgeklikt.

De EMC-afschermingsklem PFSZ|SKL biedt de mogelijkheid om de kabel met een kabelbinder vast te zetten. De trekontlasting volgens EN 62444 wordt hiermee bereikt.

Voordelen:

• Eenvoudige montage zonder gereedschap
• Groot contactoppervlak
• Het veerontwerp vereist geen aanpassingen en zorgt voor een constant contact met de kabelafscherming
• Ontworpen voor toepassing met hoge dichtheid

Vraag een gratis ICOTEK sample kit aan

Producten van ICOTEK uitproberen? Dat kan! Bij CC Nederland kan je een gratis sample kit aanvragen via dit formulier.

Veiligheid is essentieel in het dagelijks leven, of het nu gaat om een airbag in een auto of de aardlekschakelaar in een huis. Ook in industriële installaties is de bescherming van mens en machine een topprioriteit.

Vooral bij risicovolle toepassingen, die tijdens productie niet mogen worden losgekoppeld of waarbij het aan- of afkoppelen van de stekker tijdens bedrijf gevaar oplevert, biedt dit blokkeringselement een eenvoudige en praktische oplossing voor de bescherming van medewerkers en machines.

Kenmerken van de hangslotvergrendeling CR CLK voor aan- en opbouwbehuizingen:

• Gemaakt van roestvrijstaal en dus corrosiebestendig
• Beveiligd tegen verlies met een koord en een gat op de bevestigingsschroeven van de behuizing
• Optioneel hangslot TM BLC125 (apart verkrijgbaar)

ILME heeft haar serie compacte "21.21"-behuizingen uitgebreid met een nieuwe producten die zijn gericht op alle soorten omgevingsfactoren en installatiebehoeften.

De nieuwe behuizingen zijn verkrijgbaar bij CC Nederland.

De nieuwe behuizingen zijn ontwikkeld voor kabels met een grote diameter met een M25 kabeldoorvoer. Ze zijn uitermate geschikt voor robotica en industriële automatisering dankzij de flexibiliteit bij het aansluiten en de compacte afmetingen.

MKA behuizingen

De MKA metalen behuizingen zijn in verschillende varianten verkrijgbaar, passend bij de diverse toepassingseisen. Zo is er een standaard uitvoering, een EMC afgeschermde uitvoering en een uitvoering die bestand is tegen agressieve omgevingen. Ook kan er gekozen worden voor een behuizing met klassieke hendel met RVS rollen, of met een robuuste roestvrijstalen of gegalvaniseerde hendel voor hogere mechanische belastingen. De behuizingen zijn daarnaast geschikt voor vrij hangende kabelverbindingen.

MK behuizingen

De kunststof MK behuizingen zijn gemaakt van thermoplastisch materiaal en zijn verkrijgbaar in twee verschillende kleuren: RAL 7035 lichtgrijs of RAL 9005 zwart. Deze serie omvat modellen met nokken of een vergrendelingshendel, met of zonder gelijmde NBR afdichtingsrubber.

MGK behuizingen

De MGK metalen behuizingen voldoen aan de eisen voor hoge bescherming. Dankzij de speciale zwarte beschermende coating, en de schroef- of bajonetsluiting, bieden ze een IP68-beschermingsgraad waardoor ze geschikt zijn voor onderwaterdompeling.

Het assortiment van CC Nederland is opgedeeld in compacte PLC’s en modulaire PLC’s van het A-merk IDEC. Daarnaast is er een alles-in-één-PLC verkrijgbaar, waarbij een PLC in het touchscreen is geïntegreerd. IDEC PLC’s staan bekend om de betrouwbaarheid, wereldwijde toepasbaarheid en eenvoudige programmering. Het is al jarenlang een grote speler op het gebied van industriële automatisering. Wanneer je een PLC van IDEC in je toepassing installeert, kan je erop rekenen dat deze tientallen jaren meegaat. In dit artikel leggen we je meer uit over de diverse PLC’s van IDEC die bij CC Nederland verkrijgbaar zijn.

Wat is een PLC?

PLC staat voor programmable logic controller. Het is een kastje waarmee de besturing van een apparaat of machine wordt geregeld. Een PLC heeft altijd ingangen en uitgangen. Ingangen kunnen bijvoorbeeld sensoren of fotocellen zijn. Op een lopende band kan een sensor bijvoorbeeld een product registreren (ingang), waarna er automatisch een timer wordt gestart om vervolgens de motor van een lopende band te stoppen (uitgang). Er is dus altijd sprake van ingang, verwerking en uitgang.

De compacte FT1A PLC van IDEC: een brick type

Een compacte PLC wordt ook wel brick type PLC genoemd. De FT1A-serie van IDEC bestaat uit compacte PLC’s voorzien van alle benodigde keurmerken, zoals CE en UL. Hierbij horen ook alle scheepskeurmerken zoals ABS (American Bureau of Shipping), DNV-GL (Det Norske Veritas / Germanischer Lloyd), LR (Lloyds Register) en NK (NIPPON KAIJI KYOKAI). Dit maakt deze compacte PLC’s uitermate geschikt voor installaties aan boord van schepen. Daarnaast wordt de compacte PLC veel toegepast in tuinbouwmachines, verpakkingsmachines, metaalbewerkingsmachines, transportsystemen en farmaceutische machines. Het gaat meestal om de aansturing van kleine standalone machines, die dus niet in een netwerk staan of waarbij geen hoge rekenkracht nodig is. De FT1A-serie is een uitstekend alternatief voor de Siemens LOGO. De Siemens LOGO wordt namelijk vaak gebruikt als PLC, terwijl dit eigenlijk een smart relais is. Hierdoor is de Siemens LOGO bijvoorbeeld iets langzamer en beperkter in het aantal in- en uitgangen.

Er zijn keuzes te maken in het aantal in- en uitgangen (I/O) van de PLC. De 220 volt-versie heeft altijd relaisuitgangen en de 24 volt-versie heeft transistoruitgangen of relaisuitgangen. De standaard compacte FT1A PLC’s zijn beschikbaar in vier varianten: 12, 24, 40 of 48 I/O (Inputs/Outputs). Door een netwerk van PLC’s op te bouwen kan je het aantal I/O uitbreiden tot een maximum van 144 I/O.

FT1A LITE

De FT1A LITE is een basis PLC, zo goedkoop mogelijk, met een aantal in- en uitgangen, zonder display en zonder functietoetsen; het is een soort black box voor de meest eenvoudige toepassingen.

FT1A PRO

Voor het geval je wel behoefte hebt aan een display en functietoetsen is er de FT1A PRO. Zo is de PLC ook van buitenaf nog te besturen en kan er informatie gecommuniceerd worden naar de gebruiker of operator. Is er een HMI nodig (interactie tussen mens en machine)? Dan kies je voor de FT1A PRO of de FT1A TOUCH. Een alternatief is het aansluiten van een extern HMI display of een signaallamp waarmee de operator geïnformeerd wordt.

FT1A TOUCH

De FT1A TOUCH is een combinatie tussen een PLC en een touchscreen. Zo kan je op de hardware instellingen in de software aanpassen. Daarnaast is een touchscreen natuurlijk handig voor het tonen van meldingen, storingen, alarmen, voortgang, etc. De FT1A PRO wordt vaak in een schakelkast weggewerkt, terwijl de FT1A TOUCH ook in de machine kan worden gebouwd zodat deze zichtbaar is voor de operator. De FT1A TOUCH is verkrijgbaar met 12 I/O en 14 I/O. De 14 I/O uitvoering is uit te breiden met speciale uitbreidingscartridges. Is het nodig dat jouw machine grafische weergaven van het proces biedt? Dan kom je het verst met de FT1A TOUCH.

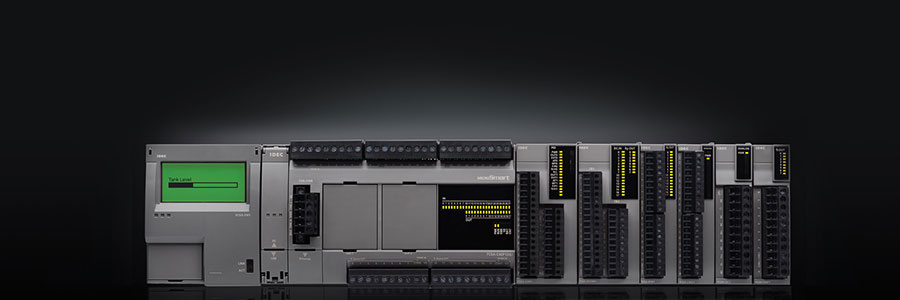

De modulaire FC6A PLC van IDEC: veel uitbreidingsmogelijkheden

De FC6A-serie bestaat uit modulaire PLC’s. Deze beschikken ook over meerdere communicatiemogelijkheden. De modulaire PLC’s zijn met kaarten uit te breiden tot wel 2.060 I/O. Voor zwaardere besturingsprocessen zijn deze PLC’s dus uitermate geschikt. Denk hierbij aan een gasdetectiesysteem of andere systemen waarbij een grote hoeveelheid data binnen moet komen. De PLC’s zijn tevens uit te breiden met een HMI met webserver. Lokaal kan daardoor een webpagina gemaakt worden, waardoor de gebruiker via een webbrowser de PLC kan aanpassen, monitoren en bedienen. Bovendien kan er een e-mailnotificatie worden ingesteld, bijvoorbeeld om een melding of een waarschuwing door te geven aan de gebruiker. De FC6A-serie kan ook gebruikt worden om objecten te positioneren, wat bijvoorbeeld handig kan zijn bij het exact positioneren van een lopende band. De PLC stuurt in dat geval de stappenmotoren aan.

Analoge versus digitale ingangen

De meest gebruikte in- en uitgangen van de FC6A-serie zijn digitaal, waarbij het signaal een 0 of een 1 is, ook kunnen er analoge in en uitgangen gebruikt worden. Analoge ingangen zijn variabele waarden van bijvoorbeeld een temperatuur, tankniveau of snelheid. De analoge uitgangen kunnen gebruikt worden voor het aansturen van bijvoorbeeld een frequentieregelaar. De variabele waarden zijn meestal 0-10V of 4-20mA. IDEC heeft ook speciale analoge uitbreidingen voor temperatuur of PID signalen.

Diverse CPU’s

De FC6A-serie is verkrijgbaar met verschillende CPU’s. Zo is er de CPU standaard en de CPU plus. De CPU plus heeft nóg meer geheugen dan de standaard CPU (zie onderstaande tabel). Verder beschikt de CPU plus over twee ethernetpoorten, terwijl de standaard er één heeft. Ook kan er via Bluetooth verbinding worden gemaakt met de CPU plus en beschikt de CPU plus van zichzelf al over een webserver. Daarnaast is er de CPU CAN, die is geschikt voor voertuigen en aggregaten. Die beschikt namelijk over een extra communicatiepoort voorzien van het CAN J1939 protocol.

De compacte FT1A PLC in vergelijking met de FC6A modulaire PLC’s

Software: het programmeren van een PLC

Een PLC is eenvoudig te programmeren. Door middel van USB kan de PLC worden aangesloten op een computer. De gebruikersvriendelijke Automation Organizer Software is nodig om een PLC te kunnen programmeren. Hierin geef je eerst aan welk type PLC je programmeert en welk type programmering je toe wil passen. Met de software kun je ook eenvoudig een project simuleren en testen. De software is voorzien van een gratis updateservice waardoor er kosteloos een update geïnstalleerd kan worden indien beschikbaar.

Ladder (LDR) is de standaard programmeertaal. Dit is te vergelijken met een stroomkringschema, een gekanteld schema dat je van links naar rechts programmeert en leest. Het maken van een functieblokdiagram (FBD) is een alternatief, een meer grafische manier van programmeren. Dit is alleen mogelijk met de FT1A-serie, de compacte FT1A PLC dus. In de software kan je kiezen of je programmeert in Ladder of met functieblokken.

Het assortiment LED-machineverlichting van IDEC, dat CC Nederland levert, bestaat uit Europees gecertificeerde armaturen die ook op de lange termijn leverbaar zijn. Het grote voordeel van LED is dat het zo veel branduren heeft dat het zo’n 11 jaar mee gaat. Vervanging van de verlichting in de machine is daardoor bijna nooit nodig. Dit maakt LED-machineverlichting de perfecte vervanger van conventionele TL-verlichting. In dit artikel lees je meer over de voordelen van LED en ons aanbod.

Voordelen van LED en nadelen van TL

TL-buizen zijn bijzonder gevoelig voor trillingen, wat in het bijzonder bij toepassingen in machines behoorlijk onhandig kan zijn. Dit soort verlichting dient dus vaak vervangen te worden in machines. Met name in het geval van industriële TL-verlichting is dat meestal een vervelende klus. CC Nederland biedt een universele LF2B LED-lamp voor machines die je kunt zien als dé vervanger van TL-verlichting. Met een levensduur van zo’n 11 jaar hoef je deze niet of nooit te vervangen. Montage is bovendien zeer eenvoudig, dankzij de universele C-clips. Onze universele armaturen zijn verkrijgbaar met spanningen 12-24 VDC en 100-240 VAC.

Gebruik je normaal gesproken TL-buizen met een beschermingsbuis eromheen? Dan zijn de ronde buisarmaturen van CC Nederland uitstekende vervangers. Een voordeel van deze armaturen is dat ze in de praktijk verstelbaar zijn. Dat wil zeggen, de buis kan gedraaid worden zodat er een ander oppervlak belicht wordt. Een ander voordeel is dat de buisarmatuur aangesloten wordt door middel van een connector. Dit biedt flexibiliteit in de aansluiting van de LED-machinelamp.

LED-strip voor diverse toepassingen

De LF1B ecoline is een eenvoudige LED-strip die via twee montagepunten aan de buitenkant van een machine bevestigd kan worden. De LF1B ecoline wordt ook wel LED-strip genoemd. Deze is beschikbaar in afmetingen van 10 centimeter tot 1 meter lang. Het is tevens mogelijk om de LF1B ecoline in diverse lichtkleuren te bestellen. Hierdoor kan deze machineverlichting ook als signaleringsfunctie ingezet worden. Daar hebben we eventueel ook signaleringslampen voor. De LF1B ecoline beschikt over een transparante of opalen kunststoflens. De LF1B ecoline machineverlichting wordt in een breed scala aan machines toegepast. De lampen worden vaak gebruikt om een deel van de machine uit te lichten waar de operator zijn of haar werkzaamheden verricht.

Robuuste LED-machineverlichting

Alle robuuste LED-machineverlichtingen van CC Nederland beschikken over een RVS behuizing en een glazen of polycarbonaat lens. Robuuste LED-lampen worden gebruikt als onderdeel van de machine. Deze LED-lampen worden met name toegepast in metaalbewerkingsmachines, waarin bijvoorbeeld met snijolie wordt gewerkt. RVS is hier namelijk bestand tegen. De LF1D-C robuuste compacte machineverlichting is het best te omschrijven als de lichtspot voor machines. Deze LED-lamp biedt fel licht waarmee één specifiek object optimaal belicht kan worden. Deze worden veel op CNC-machines toegepast. Het is bijvoorbeeld gebruikelijk om een felle lamp te plaatsen bij een draaibank of freesbank om de klem in de machine goed zichtbaar te maken. In onze LF1D robuuste opbouwlamp en LF2D robuuste inbouwlamp worden dezelfde soort LED’s gebruikt. Deze bieden echter een bredere lichtbundel. De LF1D-J/H robuust lang biedt een vlak aan licht dat volledig oplicht.

Lens van de LED-machinelamp: transparant of opaal

Voor al onze machineverlichting geldt dat je kunt kiezen voor een transparante lens of een opaallens. Laatstgenoemde optie is het meest geschikt als gebruikers recht in de lamp kunnen kijken, om verblinding te voorkomen. Een transparante lens heeft daarentegen als voordeel dat deze meer licht geeft.

Lichtsterkte

In onze webshop filter je de machineverlichting met het aantal LUX op een halve meter afstand. Wil je weten welke lamp je nodig hebt om iets op een grotere afstand te belichten? Neem dan contact met ons op.

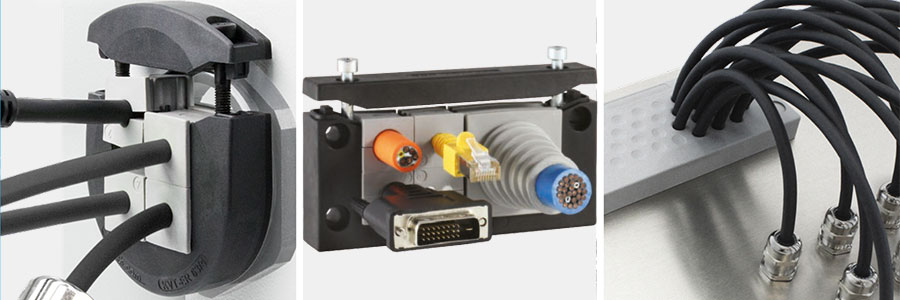

Nieuw bij CC Nederland: de flexibele QTMB-doorvoertule van ICOTEK. Ook zijn er nieuwe maten verkrijgbaar voor de schroefloze voorgemonteerde kabeldoorvoer KEL-QUICK. De nieuwe QTMB-doorvoeringen maken de invoer van voorgeconfectioneerde kabels in het KEL-QUICK-systeem mogelijk. Een groot voordeel van de nieuwe doorvoertulen is de flexibiliteit tot 3 mm. Dat is met name interessant als je van tevoren de exacte kabeldiameter nog niet weet. De innovatieve golfsnede zorgt bovendien voor een betere afdichting. Het is nu voor het eerst mogelijk om grotere kabels, met een klembereik tot 23 mm, door te voeren.

Een klembereik van 14-23 mm met slechts vier tulen

Er zijn vier verschillende maten van de QTMB-tulen, waarmee je een klembereik hebt van 14 tot 23 mm. De nieuwe doorvoertulen zijn perfect te combineren met de nieuwe maten van het KEL-QUICK-systeem. De frames deze systemen kunnen worden vergrendeld en dus zonder schroeven worden gemonteerd. Er zijn vijf nieuwe versies van de KEL-QUICK-frames.

Zowel de QTMB-doorvoertulen als de KEL-QUICK-frames hebben een beschermingsgraad van IP54.  Een verhoogde trekontlasting kan worden bereikt door ze te bundelen met een kabelbinder.

Vraag een gratis ICOTEK sample kit aan

Producten van ICOTEK uitproberen? Dat kan! Bij CC Nederland kan je een gratis sample kit aanvragen via dit formulier.
